高溫玻璃板液位計系列
發表時間：2019-11-08 02:59瀏覽量：1530
概述
高溫玻璃板液位計系列是我公司引進國外先進技術組織生產的，適用于石油、化工等工業領域高溫容器內的液位指示。液位計采用高溫玻璃及特殊墊片，解決了我國高溫玻璃板液位計依靠進口的問題。
工作原理
高溫玻璃板液位計是在儀表表體與上閥門之間采用彎管連接，解決了由于物質熱脹冷縮作用使液位計在高溫作用下變形的問題，從而避免了因安裝所產生的應力或熱脹冷縮過程中產生的應力對玻璃板的損壞。
產品特點
●液位計強度高、耐高溫、耐腐蝕。
●液位顯示清晰、直觀。
●可實現紅綠雙色顯示和無盲區連續顯示。
●結構簡單，安裝、操作、維護方便，運行安全、可靠。
產品分類

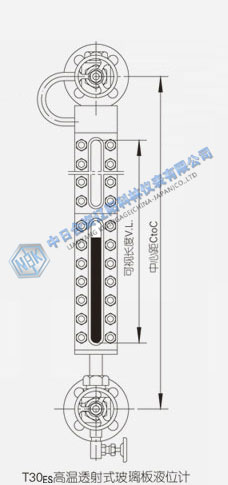

●T(N)30ES 、T(N)60ES高溫透射式(雙色)玻璃板液位計
●T(N)30ESJ、T(N)60ESJ高溫透射伴熱式(雙色)玻璃板液位計
●R(N)40ES 、R(N)60ES高溫反射式(雙色)玻璃板液位計
●R(N)40ESJ 、R(N)60ESJ高溫反射伴熱式(雙色)玻璃板液位計
注：也可根據用戶要求制作無盲區高溫（雙色）玻璃板液位計
主要技術參數
●中心距：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN6.3MPa
●工作溫度：≤450℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口：NPT1/2″內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力：≤1.0MPa
●伴熱夾套接頭：G1/2″外螺紋
（也可根據用戶要求制作）
●接液材質： 碳鋼、不銹鋼
（可根據用戶要求制作）
過程連接
●法蘭連接：HG/T20295-2009 DN20
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架

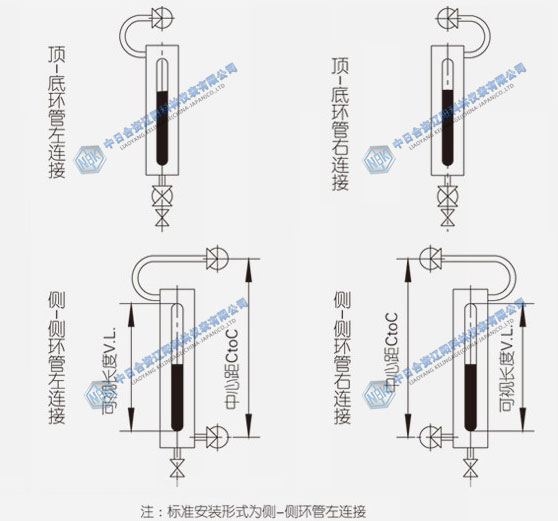

安裝形式
