反射式玻璃板液位計系列是直讀式液位儀表中比較普通、常用的一種，廣泛應用于石油、化工、電力、冶金、軍工和食品等工業 領域，用于測量 各種承壓容器開口容器中介質的液位。

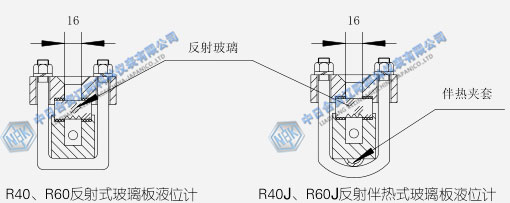

●R40、R60反射式玻璃板液位計用于測量無色、透明液體的液位
●R40J、R60J反射伴熱式玻璃板液位計用于測量無色、透明、粘稠、易凝結的介質的液位

●中心距 ：≤3000mm （可根據用戶需要特殊制作）
●公稱壓力 ：≤PN6.3MPa
●工作溫度 ：0～250℃
●自動封閉壓力 ：≥0.3MPa
●沖洗、排污接口 ：NPT1/2"內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力 ：≤1.0MPa
●伴熱夾套接頭 ：G1/2"外螺紋
（也可根據用戶要求制作）

液位計名稱	型號	公稱壓力 MPa	介質溫度與工作壓力關系		接液材質
			工作壓力 MPa	介質溫度 ℃
反射式玻璃板 液位計 反射伴熱式玻璃板 液位計	R40、R60	PN2.5	2.5	250	Ⅰ 類 ：20         25          25Mn Ⅱ 類 ：304         304L        316         316L        321
			4.0	200
	R40J、R60J	PN4.0	3.6	250
			6.3	200
		PN6.3	5.4	250

●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4"外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架

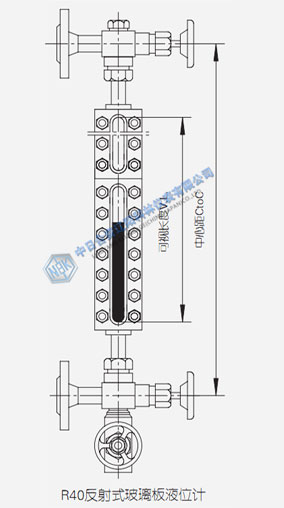

例：選用7#、8#玻璃儀表中心距與可視長度

玻璃型號7#（280mm）	中心距CtoC（mm）	500	800	1100	1400	1700
	可視長度V. L.（mm）	255	550	845	1140	1435
玻璃型號8#（320mm）	中心距CtoC（mm）	580	920	1260	1600	1940
	可視長度V. L.（mm）	295	630	965	1300	1635
