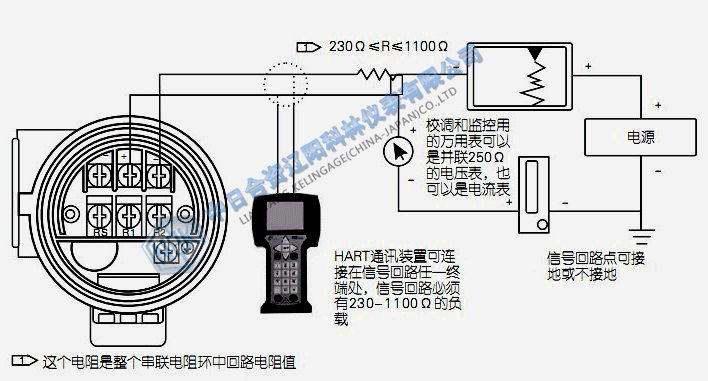

UTD-Z系列智能型電動浮筒液位(界位)變送器是費希爾控制設備公司與遼陽科林儀表有限公司合作生產的產品。本公司直接引進進口原裝FIELDVUE-DLC3000系列智能液位控制器,其余部分由本公司設計制造。UTD-Z系列智能型電動浮筒液位(界位)變送器可用來測量液位、界位或密度，輸出4～20mA標準直流信號。使用與DLC3000 系列智能液位控制器相兼容的375型HART通信器，您可查詢、組態、標定或測試智能液位控制器，也可接受單個控制回路的信息，并能將來自現場的信息下載到控制系統中。

　　UTD-Z系列智能型電動浮筒液位(界位)變送器由進口原裝DLC3000系列智能液位控制器與浮筒測量室、測量機構、內筒、扭力管組件等組成。被測介質液位的變化引起內筒位置的變化，該變化被傳遞到扭力管組件上，使扭力管與芯軸同步轉動。同時固定在扭力管芯軸上的磁鐵發生旋轉位移，改變了由霍爾效應傳感器檢測的磁場。該傳感器將磁場信號轉換為電信號。DLC3000系列智能液位控制器采用控制器與相關的電子線路測量過程變量，提供電流輸出，驅動液晶顯示器( LCD )及提供HART通信能力。微控制器接受經環境溫度補償與線性化了的電信號，同時也可補償由于過程溫度變化而引起的液體密度的變化。數/模( D/A )輸出線路接受微控制器的輸出并提供4~20mA電流輸出信號，LCD可顯示模擬量輸出、過程變量、過程溫度(若安裝了RTD)扭力管轉角度及變量的百分數范圍等。

●供電要求：12至30伏特的直流電壓；控制器內有反向極性保護。
●精度：0.5%；1%
●輸入信號：
   液位、界位或密度;扭力管轉軸的旋轉角度正比于使內筒上、下位移的液位、界面或密度的變化
   溫度：溫度檢測器可補償因溫度變化引起的密度變化
●輸出信號:
   模擬量：4至20mADC
   (※正作用—增加液位、界面或密度使輸出增加；或反作用—增加液位、界面或密度使輸出減少)
   數字量：HART1200波特移頻鍵控（PSK）
●液晶顯示器的顯示
  顯示模擬量的輸出信號。也可顯示過程變量、過程溫度、百分數范圍及扭力管旋轉角度。
●防護等級：IP66
●最小密度或密度差：≥0.08g/cm³
●操作條件的影響：
    供電影響：當供電在規定電壓的最小值與最大值間變化時，輸出變化<+0.2%滿刻度。
    溫度影響：在-40℃至80℃操作范圍內，每一度絕對溫度的變化對不帶浮筒測量室時零位與量程的綜合溫度影響小于0.03%滿刻度。
    報警跳線：對過程變量測量不準確故障（例如電子模塊的故障）的自診斷。可組態過程變量的高低報警。這與用戶 選擇的報警跳線位置有關，出廠的跳線置高位上。
●電氣連接:  2個NPT1/2″穿線管內螺紋連接；一個在底部,另一個在端子盒背面
（可提供M20x1.5或G1/2″等，其它的轉換頭 定貨時請注明。）
●防爆內容：

安全柵： 適用于供電電壓為Vmax=30VDC,Ci=5.5nF,Li=0.4mH符合HART協議的檢測端安全柵

●材質與使用溫度：

●環境溫度與濕度：

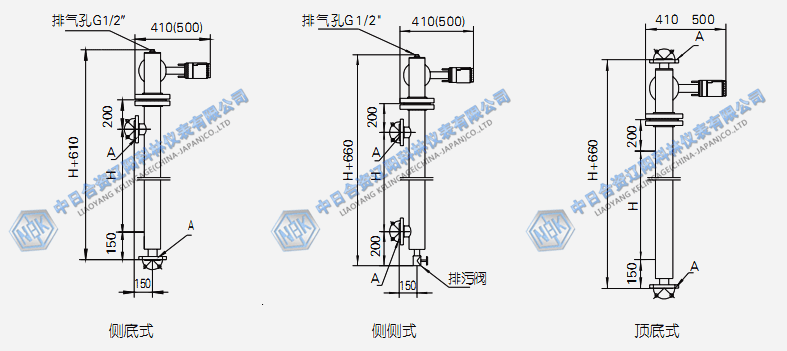

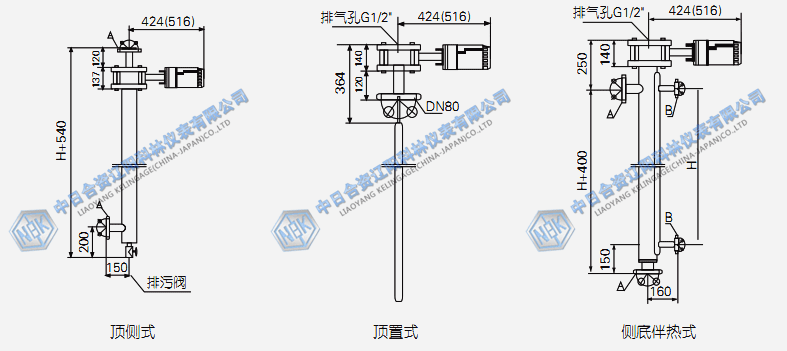

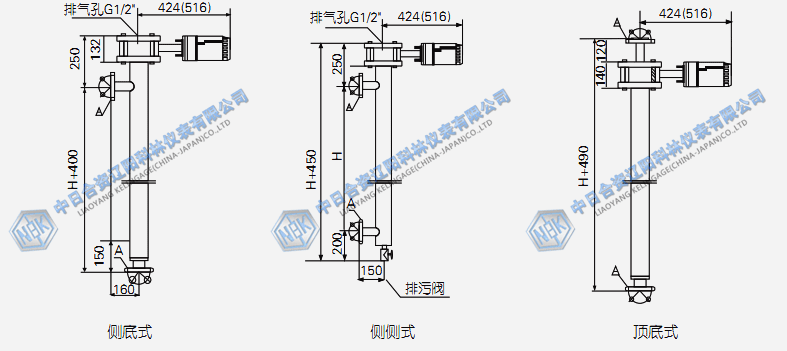

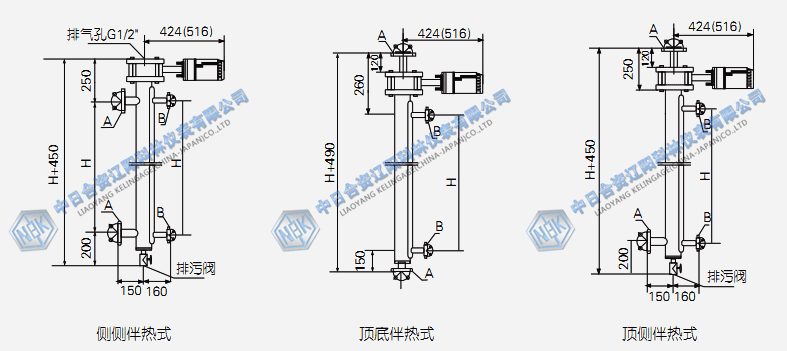

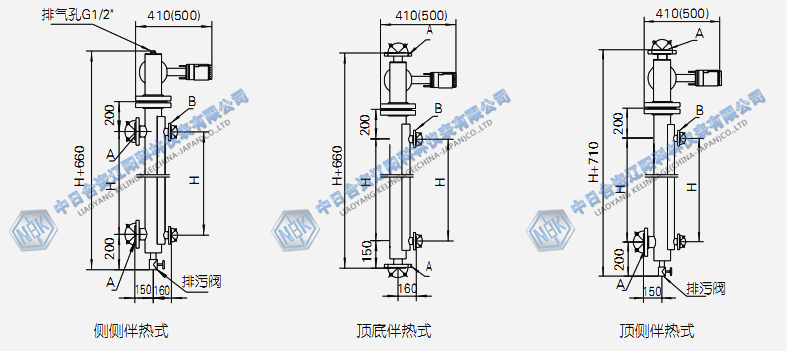

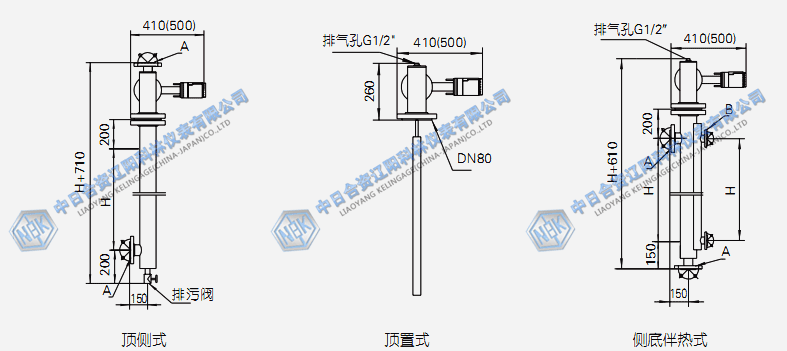

　　將智能液位控制器裝配到浮筒測量室上。控制器安裝在浮筒測量室的右邊時為右式安裝，當液位增加時扭力管是順 時針旋轉。控制器安裝在浮筒測量室的左邊時，為左式安裝，當液位增加時扭力管是逆時針旋轉。

1 、儀表不宜安裝在有劇烈震動的環境中；
2 、儀表安裝應牢固可靠，測量室安裝必須與地面垂直；
3 、儀表安裝前，必須拆除套在內筒上面的防震膠環。

注：可按用戶提供法蘭標準制作
